Sadowsky Parts - MetroLine & MasterBuilt complete VTC Electronic for Vintage M-Style Lefthand Bass

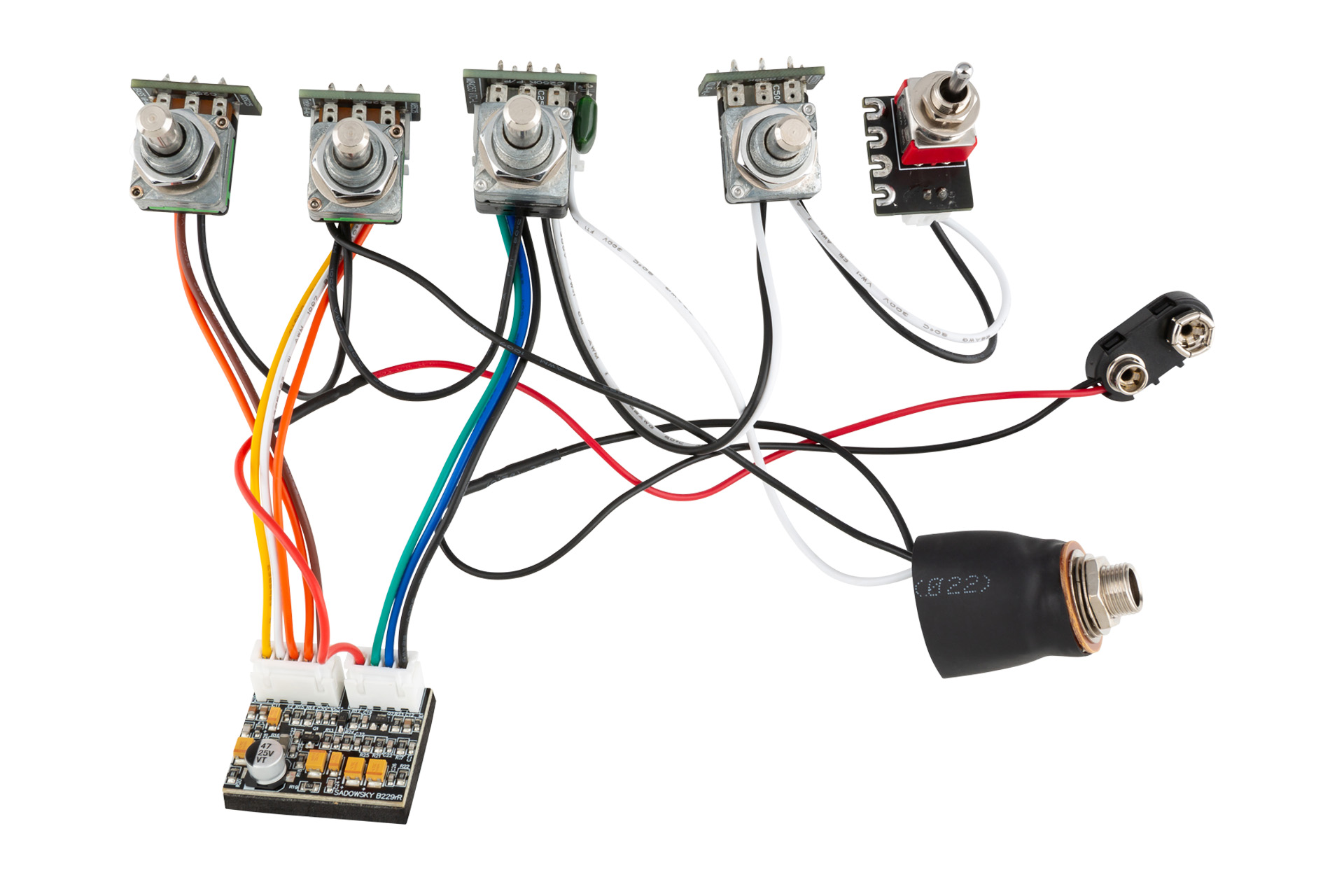

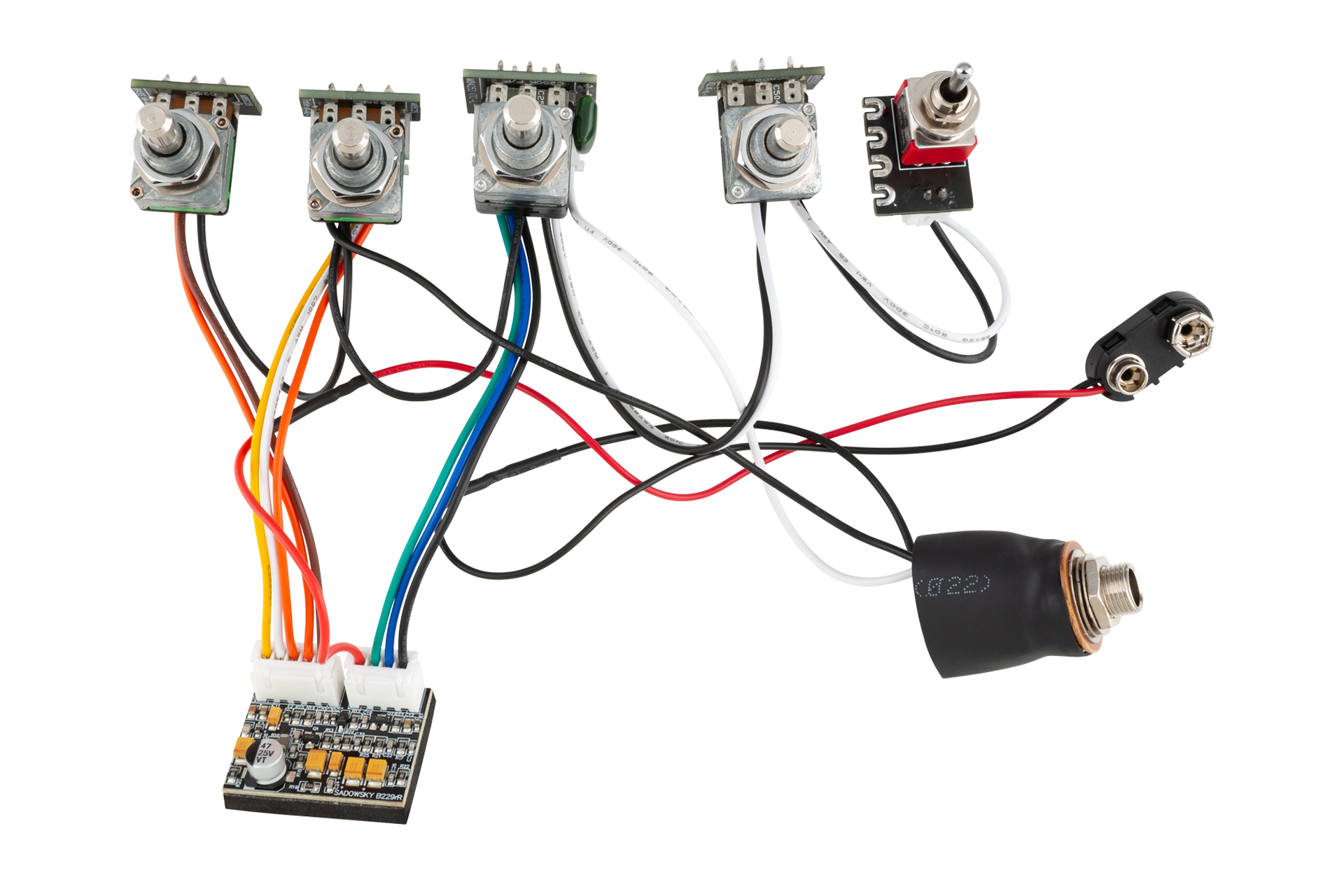

Dieser vorverdrahtete Sadowsky Onboard Preamp ist für linkshändige Sadowsky MetroLine und MasterBuilt Vintage M-Style Bässe geeignet. Er verfügt über eine aktive 2-Wege-Elektronik (nur Boost) mit RFIP (Radio Frequency Interference Protection) für passive Tonabnehmer. Das 4-Knopf-Layout hat Regler für Master Volume, Vintage Tone Control (VTC), Treble und Bass mit einer Push/Pull-Funktion für den Preamp-Bypass am VTC-Regler und einen 3-Wege-Schalter für die Pickup-Konfiguration (seriell / parallel / single coil). Der Frequenzbereich reicht von 5 Hz bis 50 kHz. Der Bass-Regler bietet eine Anhebung von +18 dB bei 40 Hz und der Höhen-Regler eine Anhebung von +18 dB bei 4 kHz. Gesamte harmonische Verzerrung (THD) 0,18% bei 1 kHz. Die Stromversorgung erfolgt über eine 9-Volt-Batterie mit einem Stromverbrauch von 9 mA. Die Batterie hält bis zu 870 Stunden. Die Eingangsimpedanz beträgt 1 mOhm, die Ausgangsimpedanz beträgt 1 kOhm.

- vorverdrahteter Onboard Bass Preamp für MetroLine & MasterBuilt
- passend für Vintage M-Style Bass
- Linkshänder Version
- aktive 2-Wege-Elektronik (nur Boost) mit RFIP (Radio Frequency Interference Protection) für passive Tonabnehmer
- 4-Knob Layout mit Regelmöglichkeiten für Master Volume / VTC Tonregler (P/P) / Treble und Bass
- MEC Potentiometer
- passive Tonblende am Vintage Tone Control-Regler (VTC)
- Push/Pull-Funktion am VTC-Regler für Preamp Bypass
- 3-Wege-Minischalter für Tonabnehmer-Konfiguration (Seriell / Parallel / Single Coil)
- Frequenzbereich 5 Hz - 50 kHz
- Bass-Regler bietet +18 dB Boost bei 40 Hz
- Treble-Regler bietet +18 dB Boost bei 4 kHz
- totale harmonische Verzerrung (THD) 0,18% bei 1 kHz
- Stromversorgung mit einer 9V Batterie (Ein Betrieb mit 18V wird nicht empfohlen, da dies zu einer Beschädigung der Schaltung führen kann)
- Stromaufnahme 9 mA
- bis zu 870 Stunden Batterielebensdauer
- Eingangsimpedanz 1 MOhm
- Ausgangsimpedanz 1 kOhm

- Hinweis: Mängel oder Beschädigungen, die auf einen unsachgemäßen Einbau oder die Verwendung von ungeeignetem Zubehör und Werkzeug zurückzuführen sind, sind von der Gewährleistung ausgeschlossen. Dies schließt zu heiße Lötstellen, falschen Lötzinn und daraus resultierende Schäden der Elektronik und Lötstellen ein.

https://dealer.warwick.de/warwick/data/erp/Artikell_PDF/PDF_Drawing/Sadowsky/Circuit_Diagram/SP_S_ML-MB_ELEC_M_L_Electronics_Circuit_Diagram.pdf
