Sadowsky Parts - MetroExpress complete Electronic for Ultra Vintage P Lefthand Basses

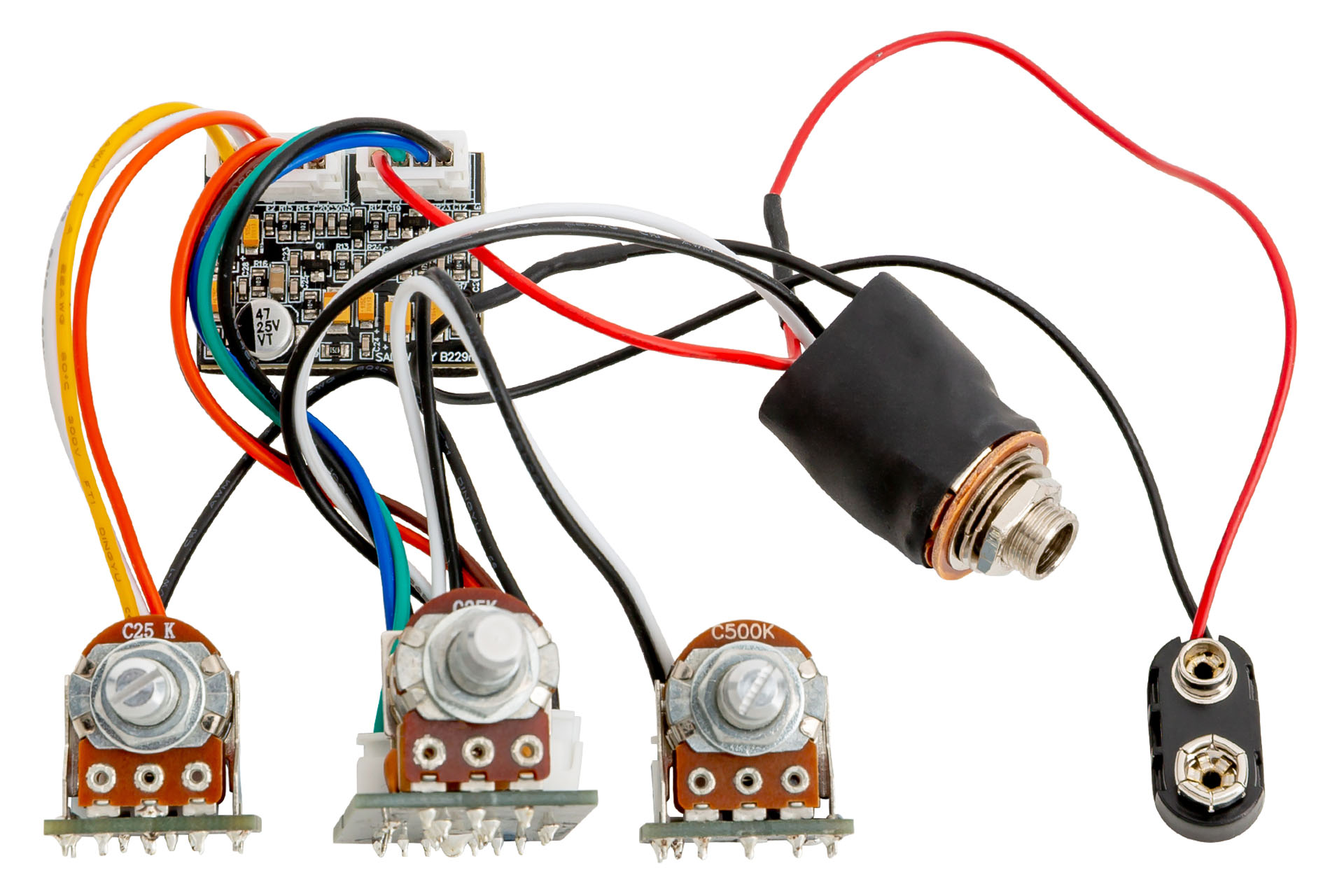

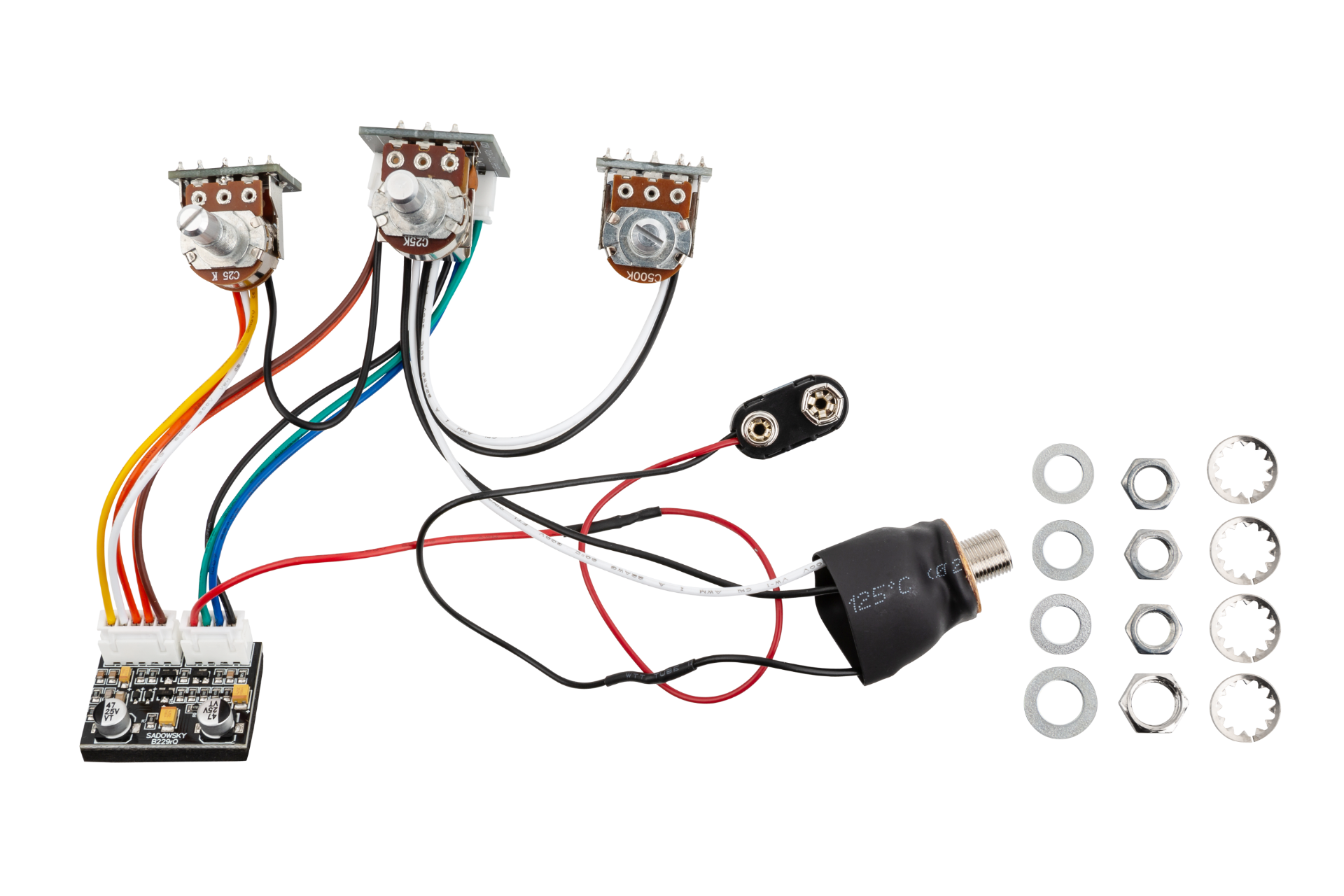

Dieser vorverdrahtete Sadowsky MetroExpress Onboard Preamp ist für linkshändige Sadowsky MetroExpress Ultra-Vintage P Bässe geeignet. Er verfügt über eine aktive 2-Wege-Elektronik (nur Boost) für passive Tonabnehmer. Das 3-Knopf-Layout hat Regler für Master Volume, Treble und Bass (p/p) mit einem Preamp-Bypass über die Push/Pull-Funktion des Bass-Reglers. Der Frequenzbereich reicht von 5 Hz bis 50 kHz. Der Bassregler bietet eine Anhebung von +18 dB bei 40 Hz und der Trebleregler eine Anhebung von +18 dB bei 4 kHz. Die gesamte harmonische Verzerrung (THD) beträgt 0,18 % bei 1 kHz. Die Stromversorgung erfolgt über eine 9-Volt-Batterie mit einem Stromverbrauch von 9 mA. Die Batterie hält bis zu 870 Stunden. Die Eingangsimpedanz beträgt 1 mOhm, die Ausgangsimpedanz beträgt 1 kOhm.

- vorverdrahteter Onboard Bass Preamp für MetroExpress
- passend für Ultra Vintage P Bass
- Linkshänder Version
- aktive 2-Wege-Elektronik (nur Boost) für passive Tonabnehmer
- 3-Knob Layout mit Regelmöglichkeiten für Master Volume / Treble und Bass (P/P)
- Push/Pull-Funktion am Bass-Regler für Preamp Bypass
- Frequenzbereich 5 Hz - 50 kHz
- Bass-Regler bietet +18 dB Boost bei 40 Hz
- Treble-Regler bietet +18 dB Boost bei 4 kHz
- totale harmonische Verzerrung (THD) 0,18% bei 1 kHz
- Stromversorgung mit einer 9V Batterie (Ein Betrieb mit 18V wird nicht empfohlen, da dies zu einer Beschädigung der Schaltung führen kann)
- Stromaufnahme 9 mA
- bis zu 870 Stunden Batterielebensdauer
- Eingangsimpedanz 1 MOhm
- Ausgangsimpedanz 1 kOhm

- Hinweis: Mängel oder Beschädigungen, die auf einen unsachgemäßen Einbau oder die Verwendung von ungeeignetem Zubehör und Werkzeug zurückzuführen sind, sind von der Gewährleistung ausgeschlossen. Dies schließt zu heiße Lötstellen, falschen Lötzinn und daraus resultierenden Schäden der Elektronik und Lötstellen ein.
